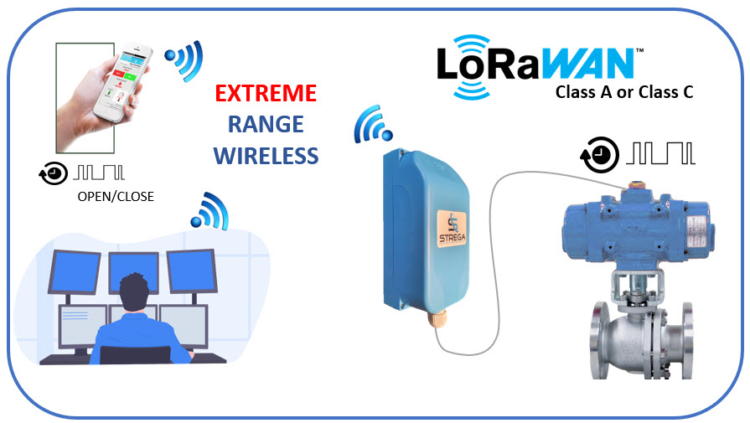

L’Actionneur wireless LoRaWAN® à calendrier embarqué est un dispositif pour la télécommande d’actionneur de vanne motorisée. Il permet de contrôler à grande distance l’ouverture et la fermeture de l’actuateur de vanne à partir de son relais bistable intégré. Il se couple directement sur le dispositif électrique d’une vanne de type “papillon”. Grâce à sa consommation d’énergie extrêmement faible, l’actionneur connecté permet les opérations d’ouverture/fermeture à distance au travers d’un réseau LoRa privé ou opéré. L’actuateur fonctionne sur piles pendant plus de 10 ans – ou via une alimentation externe si utilisation en Classe C.

Le pilotage de l’actionneur connecté STREGA se fait sur d’extrêmes distances au travers de la technologie LoRaWAN® embarquée. Son horloge interne permet également les opérations de démarrage/arrêts automatiques pour chaque jour de la semaine et de manière indépendamment de la communication.

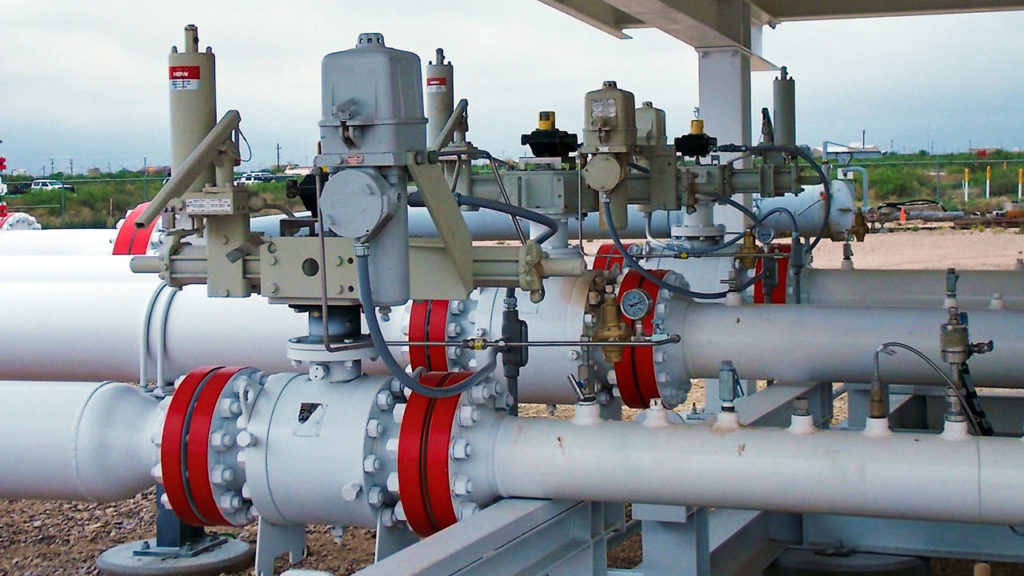

Aujourd’hui, l’utilisation de vannes de régulation motorisées dans les grands et les petits systèmes de distribution d’eau, de chauffage et de refroidissement est très courante. Les vannes papillon motorisées de grande taille sont pilotées par un « actionneur » électrique, largement utilisé dans les projets de captage d’eau, l’approvisionnement en eau, le système de traitement des eaux usées, pharmaceutique, la production alimentaire, etc., les tailles varient de DN100 à DN3000. Le dispositif connecté STREGA permet de contrôler à distance les opérations d’ouverture/fermeture de ces actionneurs sur des distances extrêmes et en toute sécurité.

L’Actionneur connecté STREGA à calendrier embarqué combine les avantages
de la technologie LoRa avec un fonctionnement automatique
programmable de votre vanne motorisée distante:
  • En offrant une communication extrême distance (même en milieu urbain)
  • Avec un coût d’exploitation minîme (utilisation en fréquences libre – pas besoin de carte SIM)
  • Périodes de fonctionnement Ouverture/Fermeture automatique programmables grâce au calendrier embarqué
  • Pilotage immédiat de la vanne depuis le Poste de Commande, son smartphone ou sa tablette sans période de latence grâce au fonctionnement en Classe C)
Que vous décidiez de travailler sur piles ou via une alimentation externe, les « planificateurs »  intégrés de l’actuateur LoRaWAN de STREGA déclencheront l’ouverture ou la fermeture de votre vanne à intervalles programmés, pour chaque jour de la semaine, et sans nécessiter de communication avec la passerelle, le LNS ou l’Applicatif.  Le Téléchargement des recettes de fonctionnement automatique (les « scheduleurs« ) se réalisent en wireless et peuvent être changées à tout moment.

Conforme aux normes industrielles les plus exigeantes, l’actionneur connecté STREGA est conçu pour fonctionner dans n’importe quel environnement sévère grâce à sa haute immunité électromagnétique et son fonctionnement stable sous températures extrêmes (basses et hautes). Son horloge temps réel est synchronisée par NTP sur une base régulière pour assurer la parfaite synchronisation Ouverture/Fermeture de toutes vos vannes motorisées distantes.



L’actionneur LoRaWAN STREGA vous permet de piloter vos vannes sur de très longues distances et avec une infrastructure très légère

Équipé de la technologie sans fil LoRaWAN, l’actionneur connecté STREGA à calendrier embarqué peut communiquer jusqu’à 15 km voire plus depuis la passerelle (à vue) et jusqu’à 2 km en zone urbaine. Compatible avec les réseaux LoRa privés ou opérés, le Télérupteur connecté STREGA est compatible avec toutes les marques de gateways LoRaWAN (Multitech, Cisco, Lorix-One, Kerlink, Cloudgate, Tektelic, EveryNet, Femto, etc.).







Caractéristiques

  • Pilotage de l’actuateur de la vanne motorisée via relais bistable embarqué
  • Connectivité directe sur la partie électrique marche/arrêt de l’actionneur
  • Communication sans fil extrême distance
  • Fonctionnement ultra-basse consomation sur batterie (Classe A) avec autonomie >7ans
  • Fonctionnement Marche/Arrêt automatique via planificateurs programmables
  • LoRaWAN Class A et Class C (nécessite une alimentation externe)
  • Compatible avec tous Serveurs LoRaWAN (LNS)
  • Conforme à la norme LoRaWAN 1.02
  • Capteur de température/hygrométrie intégré

Spécifications

  • Alimentation: batterie de type-D Lithium ou alimentation 9-60V DC externe
  • Fonctionnement du relais interne: bistable – 2 lignes
  • tension maximum: 250 VAC (2 lignes)
  • Courant maximum: 5A
  • Dimensions: 160*80*60mm
  • Frequences: LoRaWAN EU868, US915 et AS923
  • Sécurité des Data : algorithmes AE128 multiple AES cryptographic
  • degré de protection: IP67
  • Matériau: ABS V0 retardant au feu
  • Température de fonctionnement: -20ºC..70ºC
  • Certifications: CE, RoHS, FCC, UL, N-TICK,…
